mBox Guardian - MMG-173

Produit :

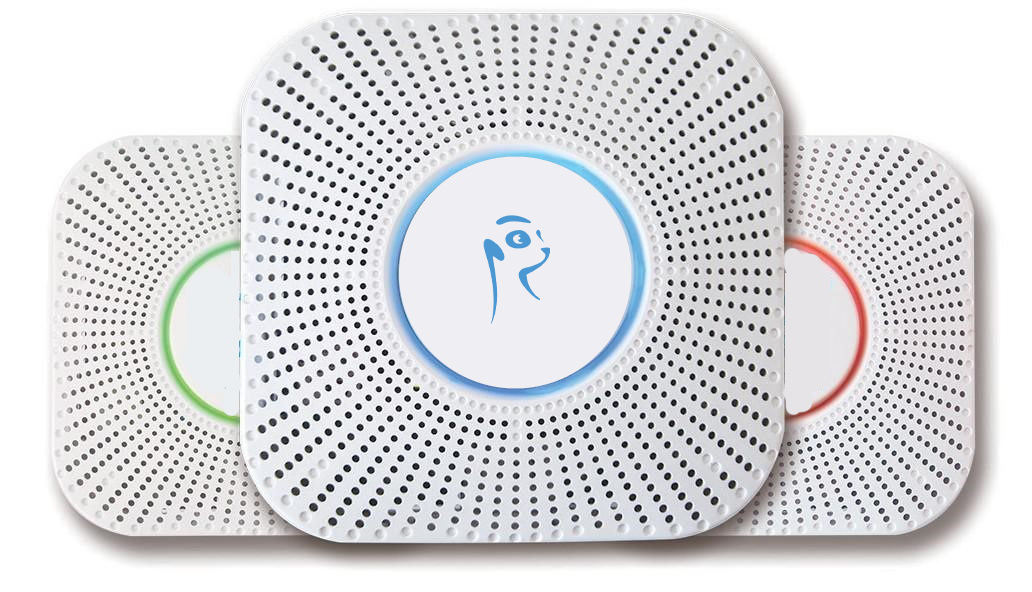

La mBox Guardian MMG-173 est un capteur intelligent de l’indice global de l’air. Il peut surveiller la concentration de PM2.5, la température, l’humidité, le dioxyde de carbone (CO2) et le COVT, ce qui couvre essentiellement divers indicateurs reflétant la qualité de l’air. La visualisation des données à distance et la gestion intelligente peuvent être effectuées via Meersens SaaS et l’application. Le produit adopte des interfaces de communication RS-485 (via le protocole international universel ModBus RTU), ce qui permet aux utilisateurs de l’intégrer rapidement aux systèmes existants. Il dispose également d’une fonction Wi-Fi qui vous permet de vérifier ses données en temps réel à tout moment et n’importe où sur votre téléphone portable via l’application Meersens Pro App après le couplage Wi-Fi.

Installation :

Position

La mBox Guardian MMG-173 peut être installée au plafond ou au mur, et peut être directement fixée au mur avec une base de 86×86 mm, 220V Courant Alternatif. S’il n’y a pas de base de 86x86mm, elle être également installée avec une base fixée par des vis.

Méthodes

• Tout d’abord, fixez la plaque de montage sur le mur. Elle est représentée sur la figure, la carte de fixation est à l’extérieur.
• Après avoir connecté l’appareil au câble, fixez-le sur la paque de fixation et tournez-la dans le sens des aiguilles d’une montre pour la verrouiller.

Paramètres d’appairage Wi-Fi :

Après avoir reçu un e-mail avec vos informations de connexion et avoir téléchargé l’application Meersens Pro depuis les stores Apple ou Android, vous pouvez commencer le processus de couplage.

Attention: votre réseau doit être un réseau Wi-FI de 2,4 GHz*. Avant de commencer le processus d’appairage, assurez-vous que votre téléphone est connecté au même réseau que celui auquel vous connectez le capteur, que votre téléphone et le capteur sont tous deux à moins de 5 mètres du routeur WIFI et que l’appareil est chargé.

*Si le nom de votre réseau Wi-Fi n’indique pas s’il s’agit d’un réseau 2,4 GHZ ou 5 GHz :

• Pour les particuliers : veuillez consulter l’annexe « Modifier ma fréquence Wi-Fi » à la page 6 du PDF disponible en haut de la page.
• Pour les professionnels : veuillez consulter votre administrateur réseau.

1/ Rapprochez le capteur de votre routeur Wi-Fi. Ensuite, dans l’application Meersens Pro de votre téléphone, allez sur la page d’accueil et descendez jusqu’à la section « Capteurs ». Ajoutez un capteur en cliquant sur l’icône « + » à droite.

2/ Sélectionnez le modèle “MMG-173” dans la liste déroulante.

3/ Choisissez le nom du capteur pour l’identifier plus facilement par la suite (exemple : salle de réunion) Pour saisir le numéro de série et l’adresse MAC de votre capteur, scannez le code QR sur le côté droit du produit en utilisant l’application Meersens Pro App. Si vous ne parvenez pas à scanner, veuillez saisir manuellement le numéro de série et l’adresse MAC selon l’étiquette du produit.

4/ Sélectionnez l’emplacement actuel du capteur.

5/ Saisissez les informations d’identification du reseau Wi-Fi (nom et mot de passe) à l’étape d’appairage. Attention : ne pas cliquer sur le bouton « appairage » avant d’avoir effectué l’étape 6).

6/ Appuyez longuement sur le bouton circulaire blanc situé au milieu de l’appareil pendant plus de 3 secondes. Appuyez sur le bouton « Appairage » (sur l’application) lorsque le bouton lumineux commence à clignoter rapidement (sur le capteur). Attendez que la procédure d’appairage se termine avec succès. Votre appareil est maintenant connecté. Cliquez sur le bouton « Déclarer un nouveau capteur » pour terminer la procédure. Les premières données apparaîtront dans les 10 minutes.

Une fois appairé, le capteur peut être positionné en toute sécurité à plus de 5 mètres du routeur WIFI.

(Veuillez noter que vous devrez peut-être réessayer l’étape d’appairage une autre fois si la première fois échoue).

Affichage lumineux :

Identification de l’afficheur lumineux

Etat de la configuration :

• Lumière bleue clignotant à 1 seconde d’intervalle

Etat de fonctionnement de la lumière :

• Rotation : le capteur détecte
• Clignotement : le capteur est en mode veille
• En mode veille, appuyez brièvement sur le bouton pour lancer la mesure, appuyez à nouveau pour éteindre la LED du bouton.

Couleur de la lumière :

Méthodes:

• Tout d’abord, fixez la plaque de montage sur le mur. Elle est représentée sur la figure, la carte de fixation est à l’extérieur.
• Après avoir connecté l’appareil au câble, fixez-le sur la paque de fixation et tournez-la dans le sens des aiguilles d’une montre pour la verrouiller.

Paramètres pour la communication Modbus RTU :

Réglage de l’adresse du dispositif

• S’il n’y a qu’une seule mBox MMG-173, il n’est pas nécessaire de le configurer.
• S’il y a plusieurs mBox MMG-173 qui veulent accéder au bus RS-485, veuillez configurer l’adresse du dispositif en ajustant le commutateur d’adresse.
• Il peut être réglé par un commutateur de code d’adresse de 5 bits bas représenté comme ci-dessous, 3 bits haut par l’extension du bus RS-485. Le bit le plus significatif correspond au commutateur le plus à gauche (identifié par le chiffre 1), et le bit le moins significatif correspond au commutateur le plus à droite (identifié par le chiffre 5).
• Exemple :

Commutateur de sélection d’adresse  : 2⁴×0+2³×1+2²×0+2¹×0+2⁰×1=9

Bus protocol

Modbus Fieldbus interface physique : RS-485

Débit en bauds : 9600bps

Format des octets : 1 bit de départ, 8 bits de données, 1 bit d’arrêt

Register description

Le code de la fonction de lecture est 0x03 et celui de la fonction d’écriture est 0x06.

Exemples de communication

Demande de PM2.5 :

La lecture des PM2.5 renvoyée par l’esclave est de 125 ug/m³:

Demande de température et d’humidité :

La température et l’humidité renvoyées par l’esclave sont de -10,5° and 23,6% HR :

L’hôte contrôle l’esclave, début de détection :

Valeur retournée par l’esclave :

L’hôte contrôle l’esclave, intervalle de détection = 30 minutes

Valeur retournée par l’esclave :

Numéro de version du programme de lecture demandé par l’hôte :

La valeur du numéro de version renvoyée est V2.6 :

Données illégales retournées :

Précautions à prendre :

• Montage mural : faites attention au sens d’installation, la flèche pointe vers le haut. L’intervalle de détection des données par défaut de l’appareil est de 10 minutes. Si l’air dans l’environnement change soudainement, le dispositif peut ne pas répondre immédiatement.
• Le terminal est connecté à 180 ~ 240V_AC. Un dépassement de la plage spécifiée ou une connexion incorrecte endommageront définitivement l’équipement.
• Pendant le processus de détection des PM2.5, un léger bruit de moteur se fait entendre. Ce son est normal et ne produit pas d’interférences sonores.

Environnement d’utilisation :

• Ce produit est adapté à une utilisation en intérieur
• N’utilisez pas ce produit dans un environnement où la température et l’humidité sont extrêmes.
• N’utilisez pas ce produit pendant une longue période dans un environnement fortement pollué par la poussière afin d’éviter les erreurs dans les résultats de contrôle.
• Ne soumettez pas le produit à des chocs et vibrations importants (par exemple, en le laissant tomber d’un endroit élevé).
