mBox Guardian - MMG-175
Découvrez le guide d'utilisation de votre capteurProduit :
La mBox Guardian MMG-175 – Wellness est un capteur intelligent de l’indice global de l’air. Il peut surveiller les particules fines (PM), les composés organiques volatils (COV), l’humidité relative, le dioxyde de carbone (CO2), la température, la lumière, le bruit, la pression et les odeurs – ce qui couvre essentiellement divers indicateurs reflétant la qualité de l’air.
Appairage des capteurs
Après avoir reçu un e-mail avec vos informations de connexion, vous pouvez commencer l’appairage de vos capteurs par l’une de ces méthodes.
• Par la plateforme SaaS de Meersens :
1. Rendez-vous sur la plateforme Meersens grâce au lien suivant : https://eaas.meersens.com/home.
2. Rendez-vous dans l’onglet « Capteurs » sur votre gauche.
3. Cliquez sur le bouton « Déclarer un capteur » pour commencer l’appairage

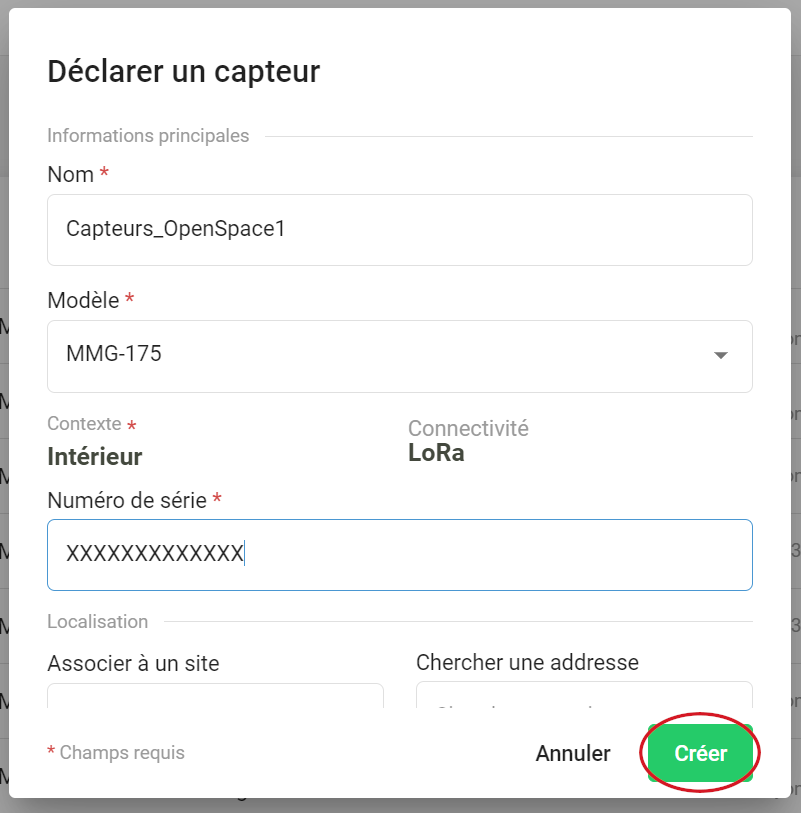

4. Rentrez l’ensemble des informations demandées sur le capteurs.
5. Une fois rempli, cliquez sur le bouton « Créer ». Votre capteur est désormais connecté.
• Par l’application Meersens Pro (si disponible dans votre contrat) : Après avoir téléchargé l’application Meersens Pro depuis les stores Apple ou Android, vous pouvez commencer le processus de couplage :
- Dans l’application Meersens Pro de votre téléphone, allez sur la page d’accueil et descendez jusqu’à la section « Capteurs ». Ajoutez un capteur en cliquant sur l’icône « + » à droite.
- Sélectionnez le modèle “MMG-175” dans la liste déroulante.
- Choisissez le nom du capteur pour l’identifier plus facilement par la suite (exemple : salle de réunion) puis rentrer le numéro de série.
- Ajoutez la localisation du capteur puis appuyez sur le bouton « Déclarer le nouveau capteur ».
Si vous avez reçu des passerelles avec vos capteurs, veuillez-vous référer au « Déploiement de capteurs avec passerelle » situé à la fin de cette page ou à télécharger le document.
Informations des capteurs

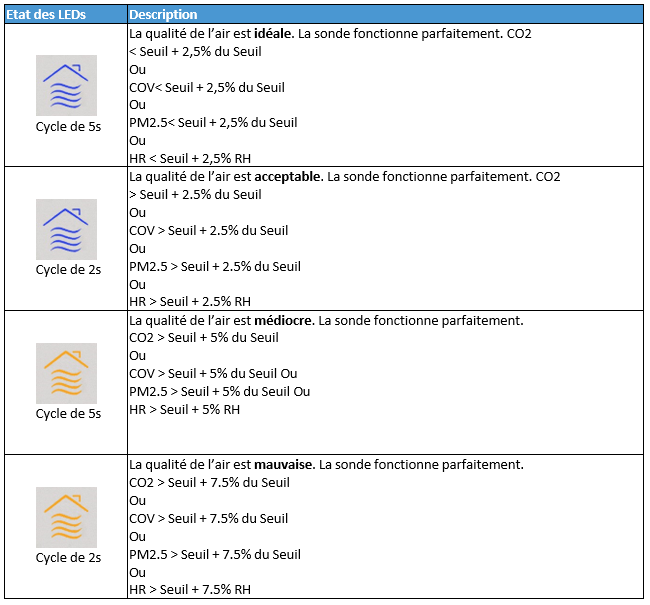

Indications des LEDs

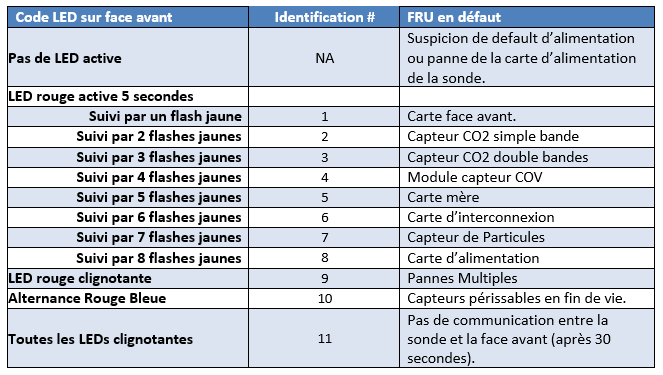

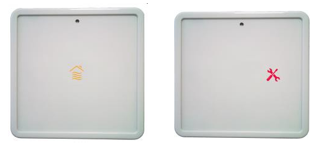

Indication des LEDs en cas de défaut
Les LEDs indiquent les défauts comme suit :
Indication en cas de panne de LEDs
Au cas où une des LED est détectée en default au démarrage, les autres LEDS resteront allumées indéfiniment. Ceci permet d’identifier visuellement la ou les LEDs en défaut.
La sonde continuera de mesurer et de communiquer normalement. Cette panne sera donc transmise dans le test intégré.
Ce test n’est pas réalisé durant le fonctionnement, seulement au démarrage donc si une LED tombe en panne durant le fonctionnement, cette panne ne sera pas détectée.

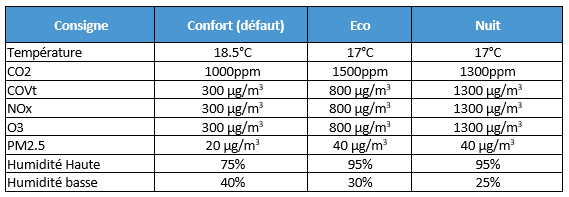

Réglages par défaut
Les points de consigne ont une grande influence sur l’affichage LED, il est important de connaître les valeurs par défaut.
Les valeurs par défaut peuvent être considérées comme une référence car elles seront perdues après un réglage et il n’y a pas de bouton magique pour revenir aux valeurs par défaut.
En Mode Seuils de mesures (défaut)
A noter que le Mode nuit n’est pas par défaut piloté par le capteur de lumière intégré de la sonde
Déploiement de capteurs avec passerelle

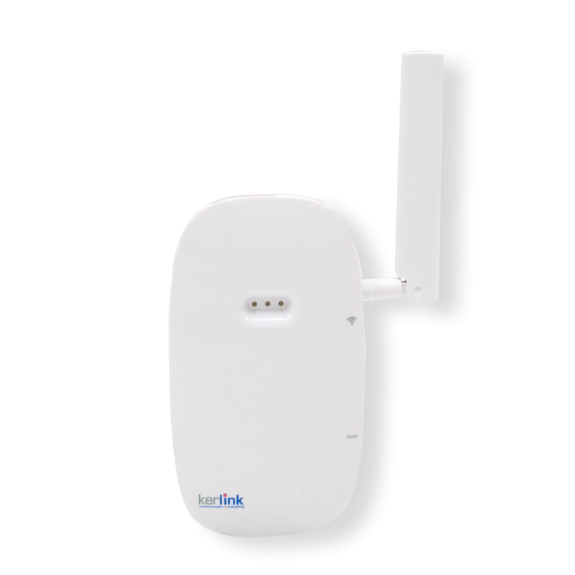

Une passerelle est un dispositif qui agit comme un pont entre différents réseaux. Elle permet de faire transiter des données d’un réseau local vers un réseau plus large, tel qu’Internet. Les passerelles sont souvent utilisées dans des situations où un bâtiment ou un emplacement spécifique a du mal à établir une connexion directe en raison d’obstacles physiques ou de limitation de portée. Dans ces cas, une passerelle LoRa est positionnée à un emplacement stratégique qui peut recevoir les signaux des dispositifs LoRaWAN à l’intérieur du bâtiment ou de la zone difficile à atteindre, puis relayer ces signaux vers le réseau cellulaire 3G/4G.
Connexion au réseau 3G/4G
La connexion en réseau 3G/4G permet de rendre la passerelle LoRa mobile et autonome. Voici les étapes à suivre :

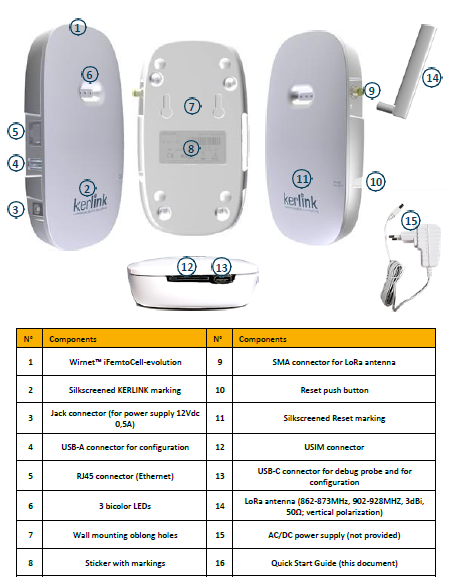

- Étape 1 : Assurez-vous qu’une carte SIM est présente dans la passerelle (emplacement n°12) et que cette dernière soit correctement insérée. Elle ne doit pas dépasser du boitier.
- Étape 2 : Installez l’antenne sur la passerelle (emplacement n°14) puis branchez la passerelle.
- Étape 3 : Vérifiez que le(s) capteur(s) MMG-175 soient déclarés dans la plateforme Meersens.
Une led rouge clignote durant l’initialisation de la passerelle. Attendez que les deux premières leds deviennent vertes et fixes.
- Étape 4 : Branchez vos capteurs.
- Étape 5 : Au bout de 15 minutes, vérifiez que les données de votre capteur sont bien transmises à la plateforme Meersens.
Si les informations sont remontées, votre passerelle est opérationnelle.
