mBox Guardian - MMG-171

Produit :

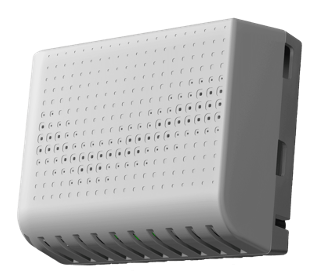

La mBox Guardian MMG-171 est un capteur intelligent de l’indice global de l’air. Il peut surveiller les composés organiques volatils (COV), l’humidité, la pression, le dioxyde de carbone (CO2) et la température – couvrant essentiellement une variété d’indicateurs reflétant la qualité de l’air.

Installation murale :

Vous trouverez page 5 du document PDF disponible en haut de page,  une annexe avec un plan de la station à l’échelle 1 permettant un report des cotes de perçage directement sur le mur

Attention : si vous imprimez ce document, les paramètres d’impression peuvent modifier la taille originale des plans ci-dessous. Si vous souhaitez utiliser ce document comme modèle, une vérification des dimensions doit être effectuée avant utilisation.

La mBox Guardian est fixée au mur à l’aide de deux vis qui s’insèrent dans les trous situés à l’arrière de la boîte. Cela permet une installation sans avoir à ouvrir le boitier. Nous recommandons l’utilisation de vis d’un diamètre de 3 mm, rondes ou plates, et d’un diamètre de tête de vis compris entre 5 et 7 mm.

Attention : Afin de ne pas endommager la carte mère, le haut des têtes de vis ne doit pas être à plus de 7 mm du mur (distance idéale entre le mur et la base de la tête de vis : 4 mm).

La distance entre les deux trous est de 81mm.

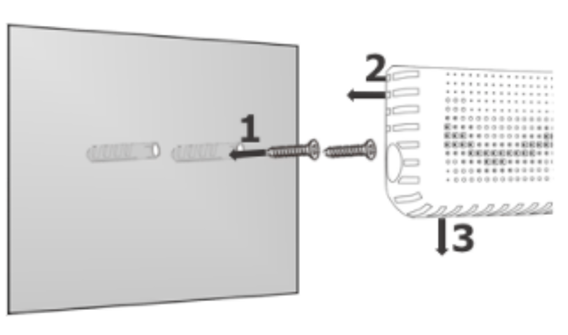

Pour attacher la mBox Guardian

• Placez le gabarit de perçage de niveau et marquez l’emplacement des vis.
• Percez le mur avec un foret adapté au support et aux chevilles.
• Placez les chevilles et les vis de façon à ce que la base de la tête de vis soit à 4mm du mur.
• Installez la mBox Guardian en insérant les têtes de vis dans les trous prévus à cet effet et en faisant glisser l’unité jusqu’à l’extrémité de la glissière.

Finalisation de l’installation

Pour terminer l’installation :
